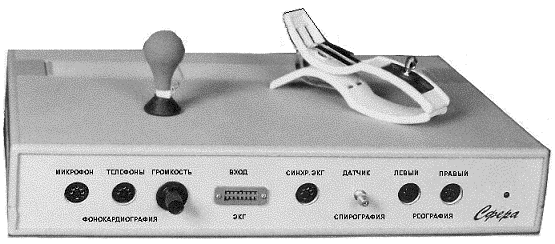

Комплекс медичний діагностичний "СФЕРА-4"


Призначення

Робоче місце лікаря (медсестри) функціональної діагностики. Призначений для швидкого та якісного електрокардіографічного, реографічного, спірографічного та фонокардіографічного обстежень.

Знімання сигналів

Електрокардіографія: Введення 12-ти ЕКГ-сигналів та 40-секундної строки ритму по 5 відведеннях (I, II, III, aVL та одне з V1-V6);

Реографія: Введення двох повних (базового та диференціального) реографічних сигналів, що знімаються з будь-якої судинної області, із синхронізуючим ЕКГ-каналом;

Спірографія: Введення спірографічного сигналу за такими маневрами: нормальне дихання, життєва ємність легень, форсований видих (проба Тифно), максимальна вентиляція легень;

Фонокардіографія:Введення фонокардіографічних сигналів у системі Мааса-Вебера (t, m1, m2, h1) із синхронізуючим ЕКГ-каналом. Додатково посилений сигнал виводиться на головні телефони для прослуховування.

Обробка та аналіз

Електрокардіографія

Повний розрахунок ЕКГ-сигналу, включаючи розрахунок 40- секундної строки ритму. Автоматичне формування синдромального ЕКГ-заключення. Побудова векторних петель у трьох проекціях (I,aVF; V5,V2; V2,aVF).

Реографія.

Повний розрахунок реографічних сигналів (32 показники). Автоматичне формування висновку за такими методиками: інтегральна реографія (розрахунок та аналіз центральної гемодинаміки за Тищенком), реовазографія, реоенцефалографія, реографія печінки.

Спірографія

Автоматичний розрахунок спірографічного сигналу по проведеним дихальним маневрам (розрахунок фактичних та належних значень, їх оцінка за Клементом). Автоматичне формування висновку.


# Нормальне дихання:

1. Частота дихання (циклів дихання за хвилину): [ЧД]
2. Дихальний об'єм, (мл): [ДО]
3. Хвилинний об'єм дихання, (мл у хв.): [МОД]
4. Відношення періоду вдиху до періоду видиху: [Твд/Твид]

# Вимірювання життєвої ємності легень:

1. Резервний об'єм вдиху, (мл): [РОвд]
2. Резервний об'єм видиху, (мл): [РОвид]
3. Життєва ємність легень, (мл) [ЖЕЛ]

# Проба Тифно:

1. Форсована життєва ємність легень, (мл) [ФЖЕЛ]
2. Об'єм форсованого видиху за 1 секунду, (мл) [ОФВ1]
3. Пікова об'ємна швидкість, (л/с) [ПОС]
4. Миттєва об'ємна швидкість при 25%, 50% та 75% ФЖЕЛ, (мл/с) [МОС 25] ,[МОС 50] ,[МОС 75]
5. Індекс Тифно, (%) [ОФВ1/ЖЕЛ]
6. Середня об'ємна швидкість в інтервалі 25-75 % ФЖЕЛ [СОС 25-75]

# Вимірювання максимальної вентиляції легень:

1. Максимальна вентиляція легень, (л/хв.): [МВЛ]
2. Резерв дихання, (%): [РД]

Виміряні параметри наведено до системи BTPS [корегування температури повітря та атмосферного тиску]. Для всіх параметрів автоматично розраховуються належні величини залежно від антропометричних даних, %-е відношення фактичних величин до належних і наводяться межі норм. Будуються графіки всіх введених маневрів, а також графік потік-об'єм форсованого видиху. По пробі Тифно видається висновок про вентиляційну здатність легень. Передбачено можливість детального перегляду введених СПІРО-сигналів на екрані відеомонітора.

Фонокардіографія

- розрахунок основних інтервалів введених сигналів;
- напівавтоматичне формування висновку шляхом вибору текстових рядків із запропонованого списку;
- передбачено можливість редагування текстового висновку з подальшим збереженням у базі даних;
- передбачена можливість додавання текстових рядків до списку для формування висновку;
- передбачено можливість ручного коригування положення характерних точок ФКГ сигналу та вибору ФКГ комплексів для повторного розрахунку;
- детальний перегляд введеного сигналу ФКГ на екрані відеомонітора з можливістю вимірювання часових інтервалів;
- тимчасова розтяжка ФКГ сигналу 4-х рівнів.

Передбачена можливість редагування текстових висновків з подальшим збереженням у базі даних, а також ручне коригування положення характерних точок біофізіологічних сигналів для повторного розрахунку та аналізу.

Реєстрація

- графіки сигналів роздруковуються на принтері з максимальною роздільною здатністю близько 12 пікселів на міліметр. Передбачено можливість програмної зміни якості друку;
- масштаби графіків, що роздруковуються: ЕКГ, РЕО-сигналів -25, 50 мм/с; ФОНО-сигналів-50, 100 мм/с;
- реєстрація ведеться на звичайному папері;
- введені біофізіологічні сигнали за необхідності зберігаються у базі даних;
- передбачено можливість редагування текстових висновків з подальшим збереженням у базі даних.

Технічні дані

- електробезпека відповідно до ГОСТу 12.2.025-76;
- наявність програмної фільтрації мережного наведення та програмно-керованої корекції дрейфу ізолінії;
- живлення блоку введення біофізіологічних сигналів здійснюється від комп'ютера;
- частоти дискретизації вхідних сигналів: ЭКГ, РЕО - 200 Гц; СПІРО - 150 Гц; ФОНО - 2500 Гц;
- зондувальний струм під час зйому реографічного сигналу - 3 мА, 43 кГц;
- постійна часу ЭКГ, не менше - 3,2 с;
- габаритні розміри - 240х360х75 мм;
- маса блоку з приладдям, не більше - 7,5 кг.

Комплект постачання (без комп'ютера)

Найменування

Шт.

Найменування

Шт.

Блок введення сигналів

1

ЕКГ електрод грудний присмоктующийся

6

Плата інтерфейсу

1

Мікрофон

1

Кабель зв'язку з комп'ютером

1

Головні телефони

1

Кабель сінхро-ЕКГ

1

Датчик

2

Програмне забезпечення на дискеті

1

Трубка з’єднувальна

2

Кабель 12 відведень ЕКГ (коробочка пацієнта)

1

Діафрагма №1

1

Кабель інтегральної реографії

1

Діафрагма №2

1

Кабель реографічний

4

Діафрагма №3

1

Електрод реографічний (рулетка))

5

Колпачок

8

Електрод реоенцефалографічний

4

Інструкція для медичного персоналу

1

Електрод реоплетизмографічний

4

ММетодика повірки

1

Гумова стрічка (коротка)

2

Формуляр

1

Гумова стрічка (довга)

1

Пачка паперу

1

ЕКГ електрод кінцевий притискний

7
